导电软管组装终极指南：如何一步步制作防静电工业软管

指南价值：本文为您解决三大核心问题

*操作流程不清晰？ —— 七步标准化流程，从选型到测试，一步步照做就行。

*导电性测试标准模糊？ —— 明确派克推荐的电阻值标准（<10欧姆）与测试方法。

*担心组装后不安全？ —— 详解如何确保软管、导线与接头形成连续、可靠的导静电通路。

一、为什么必须关注软管组件的导电性？

      当颗粒或液体（尤其是易燃介质）流经软管时，摩擦会产生静电积聚。若电荷无法通过一条预设的、低电阻的路径安全导走，就可能导致：

*电击：对操作人员造成伤害。

*火花放电：瞬间点燃周围的易燃气体或粉尘，引发火灾或爆炸。

因此，为特定应用制造导电的工业软管组件，不是一种选择，而是一项必需的安全措施。

二、准备工作：工具与组件清单

在开始组装前，请确保备齐以下物品：

*核心组件：指定为“导电”或“防静电”的工业软管、兼容的金属接头。

*测量工具：欧姆表（万用表）。

*切割工具：钢锯或电动切割刀。

*组装工具：钳子、虎钳、油性记号笔、肥皂水（作为润滑剂）。

*安全装备：防护手套（防止被钢丝划伤）。

三、七步标准化制造流程

以下流程基于派克技术标准，是确保软管组件导电性与安全性的核心。

第一步：规划与选型

动作：与最终用户确认所有工况参数，包括介质、压力、温度、长度，并据此选择合适的软管与接头。

第二步：确定软管切割长度

核心公式：软管切割长度 = 软管总成长度 - C1 - C2

（C1/C2 分别为两端接头的“长度 - 插入深度”）

第三步：切割软管

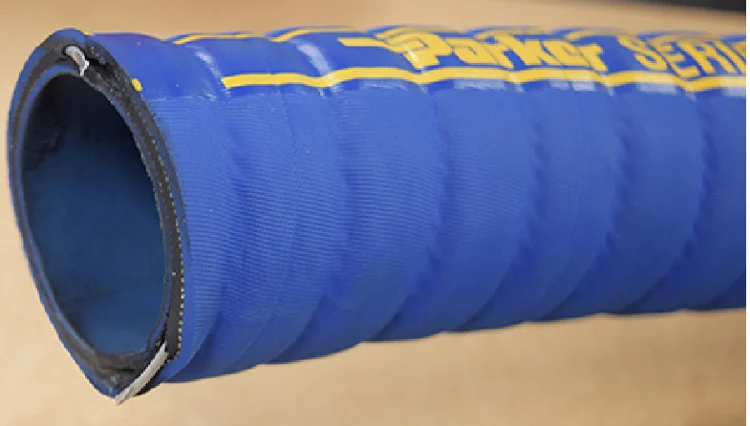

动作：使用钢锯或电动切割刀，垂直切割软管。完成后，务必清洁软管内径，并拔出约1/2英寸的增强钢丝。

安全提示：钢丝末端非常锋利，请佩戴手套操作。


第四步：预装导电性测试

动作：将软管置于干燥、不导电的表面上。用欧姆表的金属表笔连接两端拔出的钢丝，施加9V电压测试电阻。

派克标准：电阻值应 < 10 欧姆。记录数据。

第五步：准备导线与安装接头

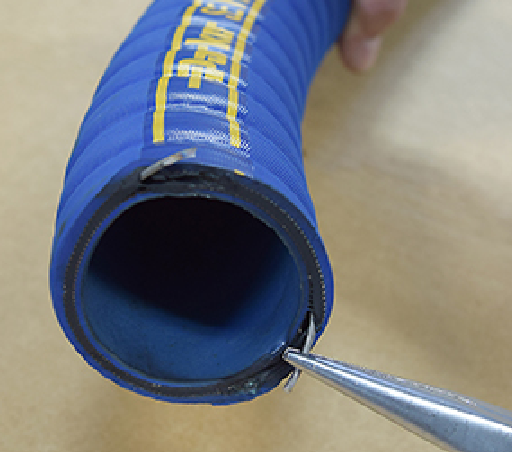

动作：将拔出的钢丝弯曲，使其紧贴软管内壁，并保持与轴线平行。

关键警告：

*严禁刺穿软管内管。

*钢丝长度不能超过接头柄部，否则会形成泄漏点。

使用虎钳固定软管，用肥皂水润滑后，将接头插入至标记位置。确保钢丝与接头柄部有良好接触。

第六步：最终导电性测试

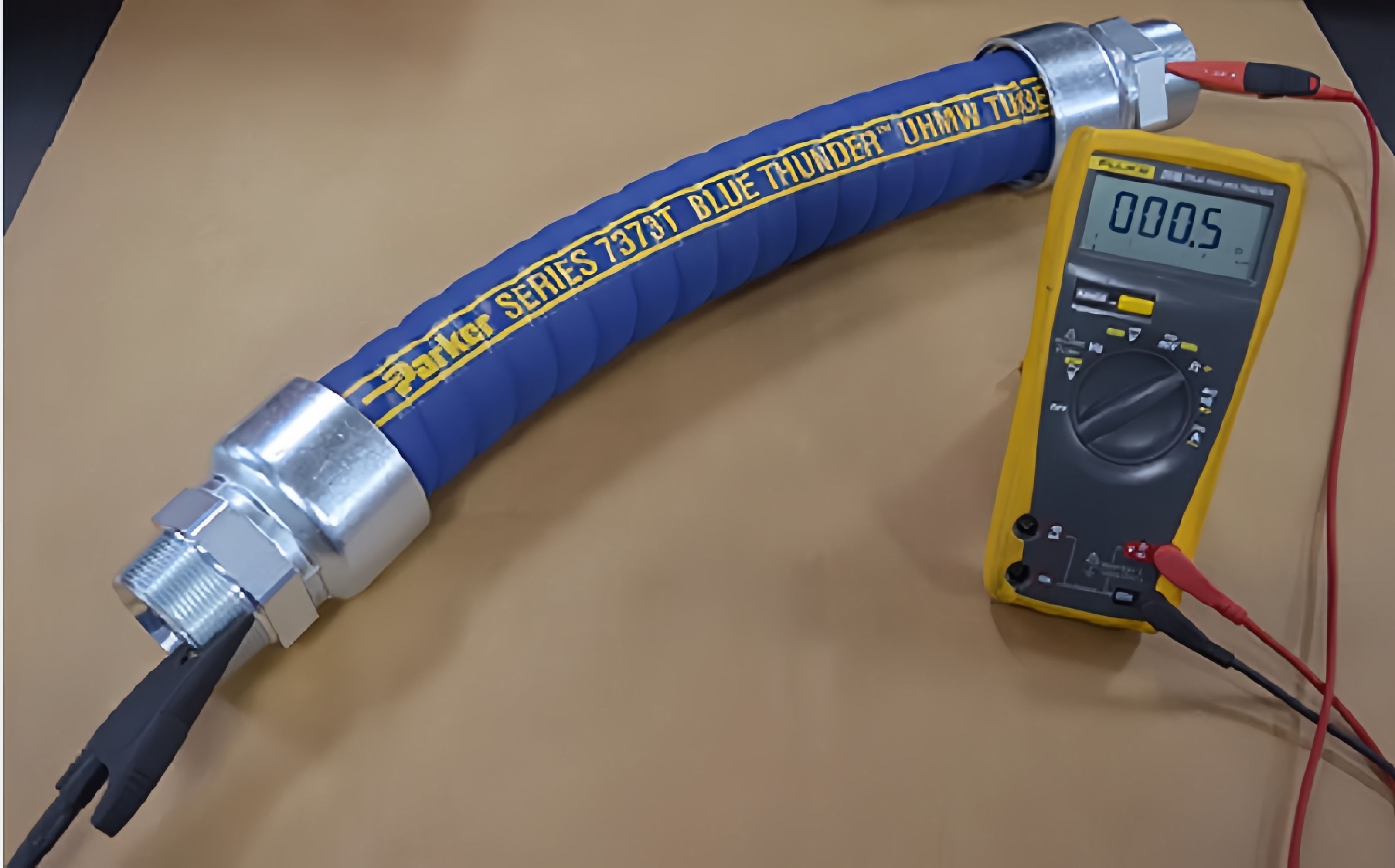

动作：组装完成后，必须再次进行导电性测试。此时，将欧姆表的表笔直接连接在两端的金属接头上。

验收标准：电阻值同样应 < 10 欧姆。这证明了从“接头-钢丝-接头”形成了完整的低电阻通路。


第七步：系统安装与接地

动作：将组装好的软管组件安装到系统中，并确保两端金属接头与接地的设备部件有可靠的金属对金属接触。

核心概念：软管本身只是导电路径的一部分，整个系统必须可靠接地才能将静电安全导入大地。

四、常见问题解答（FAQ）

Q1：为什么组装后必须在接头上测试，而不只是测试软管本身？

A：测试软管本身只能确认软管体的导电性。而在接头上测试，是验证整个组件——包括“接头-钢丝-软管-钢丝-接头”——形成了一个完整的、低电阻的导静电通路。这是安全性的最终验证。

Q2：如果没有达到<10欧姆的标准怎么办？

A：这通常意味着导电路径中存在高电阻点。请检查：1）钢丝是否与接头柄部有良好接触；2）接头安装是否到位；3）软管内部的钢丝增强层本身是否符合导电标准。务必解决问题并重新测试，直到达标。

Q3：可以使用非指定的润滑剂来辅助安装吗？

A：绝对禁止。派克明确建议使用肥皂水，或在咨询制造商前不使用其他润滑剂。某些化学润滑剂可能腐蚀软管内胶，或形成绝缘膜，影响导电性。

结语

      制造一个真正安全可靠的导电工业软管组件，远不止是“装上接头”那么简单。它是一套严谨的、标准化的流程，涵盖了精确的规划、细致的准备、关键的双重测试以及最终的系统接地。严格遵循本指南，不仅是遵循派克的最佳实践，更是对您设备与人员安全的最根本保障。
