液压系统设计全攻略：接头适配器选型规范、BOM优化与全球标准合规指南

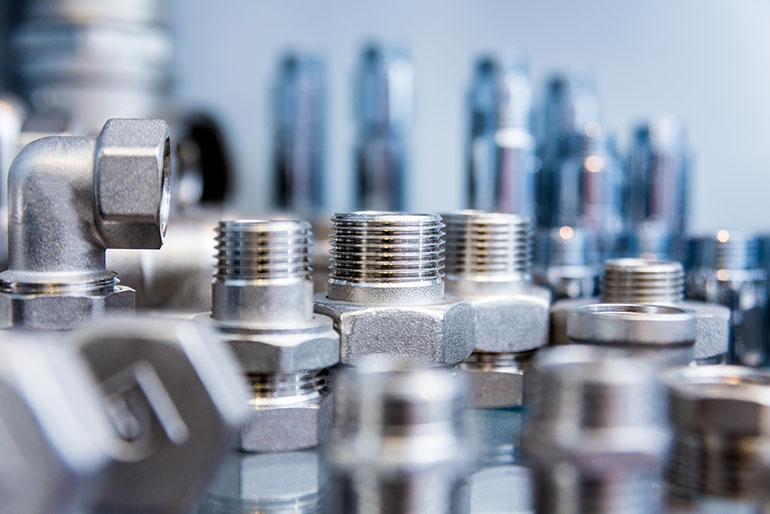

虽然配件常常是事后考虑的，但应作为初始机器组装的一部分，以确保效率、简洁和可靠性。

液压系统设计的关键环节：接头与适配器的战略性规划

      在液压系统设计领域，工程师往往将主要精力集中于泵、阀、执行器等核心元件的选型与回路设计，而将管路连接组件视为次要事项。然而，实践表明，超过30%的现场故障、泄漏问题及安装延误都直接源于接头与适配器的不当选择。本文旨在为液压设计师、机械工程师及项目管理人员提供一套完整的接头适配器集成设计方法论，确保从图纸到实物的高效转化，实现成本、可靠性及制造效率的最优平衡。

第一章：液压连接系统设计的常见误区与成本影响

1.1 “事后考虑”模式的弊端

当前行业中普遍存在的设计流程缺陷：

①　设计与制造脱节：工程师完成原理图后，管路连接细节交由车间技术人员凭经验决定。

②　标准化缺失：导致同系列设备连接方案各异，备件库存复杂。

③　成本不可控：安装阶段常因缺件、不匹配而临时采购，价格高、周期长。

④　可靠性风险：技术人员偏好不同，可能选用非最优或兼容性差的接头。

1.2 量化影响：忽略连接设计的真实成本

一项行业分析显示，未在早期集成连接设计的项目通常面临：

①　采购成本增加：15-25%（因紧急采购、非标件）

②　安装工时延长：20-30%

③　后期维护成本：提升40%（因泄漏、非标准接口）

④　设备一致性差：影响品牌形象和售后服务效率。

第二章：将接头与适配器纳入前端设计流程的框架

2.1 集成设计五步法

将连接元件从“制造问题”转变为“设计参数”：

步骤一：定义系统边界条件

①　工作压力与脉冲压力峰值

②　流体介质类型（矿物油、HFC/HFD、水乙二醇等）

③　环境温度与工况温度范围

④　振动与冲击载荷等级

⑤　设备最终部署地区（涉及标准法规）

步骤二：建立企业级标准件库

①　基于历史项目数据分析最常用规格

②　与优选供应商共同开发“认证物料清单”

③　在CAD库中建立参数化接头模型

步骤三：原理图阶段的初步布局

①　在绘制液压原理图时，同步考虑主要接口走向

②　标识出潜在的干涉区域和高应力点

步骤四：三维布管与接头选型协同

①　在三维模型中完成管道布局

②　直接调用标准库中的接头模型进行装配验证

③　自动生成准确的弯曲半径和空间分析报告

步骤五：生成智能物料清单（BOM）

①　BOM应包含完整的接头、适配器、密封件信息

②　关联供应商料号、库存状态及替代方案

第三章：核心技术选型指南：标准、密封与材料

3.1 全球主流螺纹标准解析与地域适配

标准体系	全称	密封形式	主要应用地区	关键注意事项
NPT/NPTF	美国国家管螺纹	锥度螺纹密封	北美、南美	不建议用于需频繁拆卸场合；存在松动泄漏风险
BSPP	英标直管螺纹	平面密封（需垫圈）	欧洲、英联邦	G系列；依靠压紧垫圈实现密封
BSPT	英标锥管螺纹	锥度螺纹密封	中国、部分亚洲地区	R系列；与NPT不兼容，切勿混用
SAE O-Ring Boss	SAE O型圈台肩	O型圈端面密封	全球工程机械主流	ORB接口，需搭配O型圈；密封可靠，可重复使用
SAE O-Ring Face Seal	SAE O型圈面密封	O型圈平面密封	高压、无泄漏要求场合	ORFS接口；抗振动性强，密封性极佳

地域性选择建议：

①　销往欧洲的设备：优先采用BSPP或公制螺纹，符合ISO 1179、ISO 9974标准。

②　销往北美/南美的设备：可使用NPTF或更推荐的SAE O-Ring系列。

③　销往亚洲（如台湾、中国大陆）的设备：需明确客户历史习惯，常见BSPT（R螺纹） 与公制螺纹，务必在技术协议中注明。

3.2 材料与表面处理选择矩阵

环境条件	推荐主体材料	推荐表面处理	适用标准/法规考量
一般工业环境	碳钢	镀锌（锌镍合金更优）	RoHS合规
海上、高湿度、化工厂	奥氏体不锈钢（如304、316）	钝化处理	抗氯离子腐蚀，符合NACE MR0175
食品、制药行业	316L不锈钢	电解抛光（Ra≤0.8μm）	符合FDA 21 CFR 178、EC 1935/2004
高强度、轻量化需求	合金钢	磷化或黑色氧化	满足高强度等级（如SAE J1926）

法规合规性审查：

①　REACH（欧盟）：确保无高关注度物质（SVHC）超标。

②　TSCA（美国）：确认材料中无管控的有毒化学物质。

③　RoHS（全球）：限制铅、汞、镉等有害物质。

第四章：管路布局优化与应力消除设计

4.1 预定义连接角度与组件

设计师应在三维布局阶段主动选择，避免安装时堆叠适配器：

①　90°弯头接头：用于改变管路方向，避免软管小半径弯曲。

②　45°弯头接头：用于平滑过渡，减少湍流和压降。

③　三通与十字接头：用于分流，优先选用一体成型式而非多个直通拼接。

④　延长适配器：用于解决空间不足，避免使用过短的螺栓。

4.2 典型场景布局方案

方案A：垂直安装油缸（端口水平）

   a. 问题：直接连接软管会产生横向应力。

   b. 解决方案：在油缸端口直接安装一个90°弯头ORFS接头，使软管自然垂直向下，消除径向应力。

方案B：泵组到阀块的紧凑连接

   a. 问题：空间狭小，无法使用标准弯管。

   b. 解决方案：采用成角度（如30°或60°）的过渡接头，实现一次性直接连接，避免“老鼠窝”式的多适配器堆叠。

第五章：尺寸工程与流量匹配计算

5.1 接头通径的精确选型方法

接头尺寸不应简单匹配管道外径，而应基于：

A.系统最大流量（Q_max）

B.允许流速（v）：

   a. 压力管路：v ≤ 6 m/s

   b. 回油管路：v ≤ 2 m/s

   c. 吸油管路：v ≤ 1.2 m/s

C.计算最小内径（d）：

D.选择标准接头尺寸时，其实际最小通径应大于计算值d。

5.2 成本与性能的平衡

①　避免过度放大：选择过大的接头会增加材料成本、重量和安装空间。

②　警惕缩径适配器：除非流道经过特殊设计，否则尽量避免使用，它们可能成为系统压降的主要来源。

第六章：从设计到采购的标准化工作流

6.1 构建智能物料清单（BOM）

一份优秀的液压BOM应包含：

①　项目号、部件号、数量

②　详细的接头描述（如：弯头90°，SAE J1926 ORFS 12-14， 316L不锈钢）

③　供应商代码及优选/替代供应商信息

④　CAD模型链接或图纸编号

⑤　预估交货周期（LT）

6.2 实施标准化采购（RFQ流程）

①　基于标准库生成BOM后，向2-3家认证供应商发送询价（RFQ）。

②　RFQ中明确技术规格、材料标准、认证要求及交付时间。

③　综合评估：不应只关注单价，需考虑总拥有成本（包括库存成本、质量一致性、技术支持）。

④　与中标供应商签订长期框架协议，锁定价格与交货期。

结论：提升设计成熟度，创造多维价值

      将液压接头与适配器从“制造端的细节”提升为“设计端的参数”，标志着液压系统设计从“功能性设计”走向“可制造性设计”的成熟阶段。这不仅能够：

①　直接降低约20%的总连接系统成本，

②　显著缩短设备装配周期，

③　极大提升设备的可靠性与一致性，

④　简化售后维护与全球备件供应。

     更能赋能设计师，使其掌控项目的全貌，从成本、交付到性能，成为真正的系统解决方案专家，为企业创造不可替代的核心竞争力。
